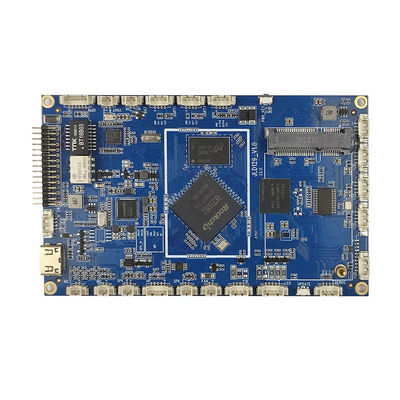

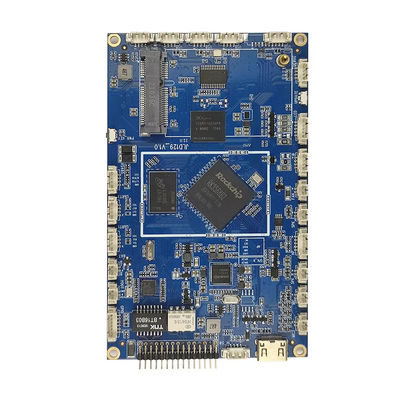

RK3568 Android Embedded Board Factory Door Access System Gigabit Motherboard con relè POE JLD-F03
Riassunto
La scheda madre Android JLD - F03 è una scelta di prim'ordine per i sistemi di accesso a porta.Offre uscita video EDP/MIPI, audio stereo con Dolby, e sia connessione wired (10 - 1000 MHZ) e 2.4G Wi-Fi. Compatibile con Android 11 e Ubuntu 20.04La scheda supporta touchscreen, schede TF, USB 3.0Può gestire telecamere USB e funzionare a temperature da -20 a 80°C.
Caratteristiche
- Processore di controllo principale: RK3568 con frequenza massima di 2,0 GHz
- Memoria: 2G/4G/8G DDR4 facoltativo (versione pubblica standard 2G)
- Memoria flash: da 16G a 64G facoltativo (norma di bordo maschile con 16G)
- Uscita video: EDP (2560 * 1440), uscita video in formato MIPI
- Uscita audio: Suono stereo, supporto effetti sonori Dolby
- Rete: supporto 10 MHZ/100 MHZ/1000 MHZ accesso a Internet WIFI cablato e wireless 2.4G
- Sistema operativo: Android11, Ubuntu20.04, ecc.
- Dimensione del PCB: 140mmX91mm
- Modalità di alimentazione: ingresso DC12V/3A
- Schermata tattile: supporto I2C interfaccia a pollici e USB interfaccia multi-touch capacitive touch screen
- Tipo di scheda di memoria: supporto TF - CARD
- Interfaccia USB: USB 3.0 HOST/OTG
- RTC: supporto di spegnimento della memoria dell'orologio, supporto della funzione di interruttore automatico
- Fotocamera: Supporta una fotocamera USB
- Adattatevi alla temperatura: -20 a 80 gradi

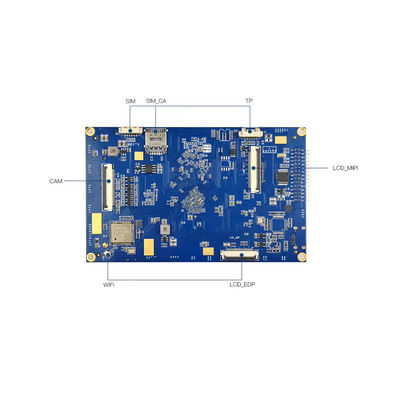

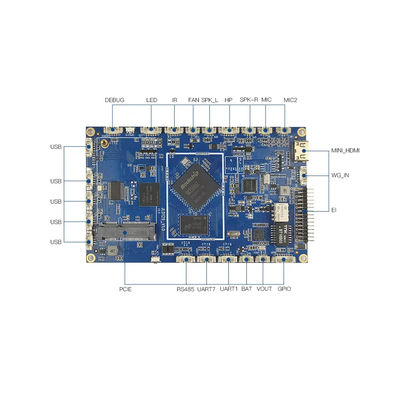

Foto dell'interfaccia del prodotto
Parametri principali
|
1
|
- E' il mio amico.
|
Interfaccia estesa
|
|
2
|
WG_IN
|
Input di Weigen
|
|
3
|
Mini_HDMI
|
Interfaccia video mini HD
|
|
4
|
MIC2
|
Input per doppio microfono2
|
|
5
|
MIC
|
Input per microfono singolo
|
|
6
|
SPK_R
|
Interfaccia di uscita per altoparlanti a destra
|
|
7
|
HP
|
Porta di uscita interna della cuffia
|
|
8
|
SPK_L
|
Interfaccia di uscita per altoparlanti del canale sinistro
|
|
9
|
FAN
|
Interfaccia del ventilatore
|
|
10
|
IR
|
Interfaccia della lampada a infrarossi
|
|
11
|
LED
|
Interfaccia di riempimento della luce
|
|
12
|
DEBUG
|
Debug della porta seriale
|
|
13
|
USB
|
Interfaccia USB HOST
|
|
14
|
USB
|
Interfaccia USB HOST
|
|
15
|
USB
|
Interfaccia USB HOS
|
|
16
|
USB
|
Interfaccia USB HOST
|
|
17
|
USB
|
Interfaccia USB HOST
|
|
18
|
RS485
|
TTL/485 Interfaccia facoltativa
|
|
19
|
UART7
|
TTL/RS232 Interfaccia facoltativa
|
|
20
|
UART1
|
TTL/RS232 Interfaccia facoltativa
|
|
21
|
BAT
|
Interfaccia esterna della batteria RTC
|
|
22
|
Vout
|
Interfaccia di uscita di corrente
|
|
23
|
GPIO
|
Interfaccia GPIO/IIC/CAN facoltativa
|
|
24
|
PCIE
|
Interfaccia modulo 3G/4G
|
|
25
|
LCD_EDP
|
Interfaccia di visualizzazione EDP
|
|
26
|
WIFI
|
Interfaccia dell'antenna
|
|
27
|
CAM
|
Interfaccia della fotocamera MIPI
|
|
28
|
SIM
|
Porta seriale esterna della scheda SIM
|
|
29
|
SIM_CARD
|
Stand per schede SIM
|
|
30
|
TP
|
Interfaccia touch-screen capacitiva I2C
|
|
31
|
LCD_MIPI
|
Interfaccia di visualizzazione MIPI
|

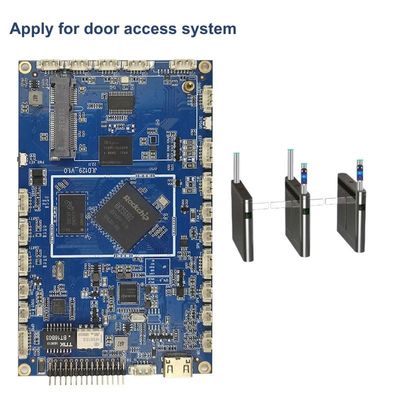

Applicare:
Sistemi di accesso per il riconoscimento facciale, dispositivo di presenza in orario, sistema di accesso alle porte, ecc.
Superiorezza del prodotto: interfaccia ricca di prestazioni stabili.
Imballaggio
1- su richiesta dell'acquirente;
2. imballaggio interno a vuoto;
3- cartone esterno standard di esportazione;
