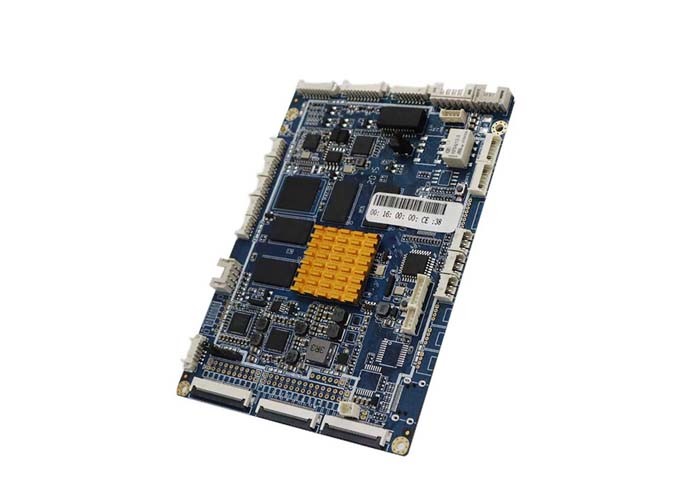

La scheda madre ideale ARM industriale per sistemi di giradischi ad alta sicurezza compatibile con i display MIPI JLD-F02
Riassunto
JLD-F02 Industrial ARM Board adotta la nuova generazione di processori quad core ARM CORTEX-A17 di Rackchip3288 e ARM M- Sì.-T764 processore grafico (GPU), integrando video HD CPU quad core ARM CORTEX-A17 con frequenza massima di 1,8 GHz.
Alte prestazioni M- Sì.-T764 GPU, supporto TE, ASTC, AFBC tecnologia di compressione della memoria, compatibile con ogni grande mainstream gioco di marca 3d UI, ecc.

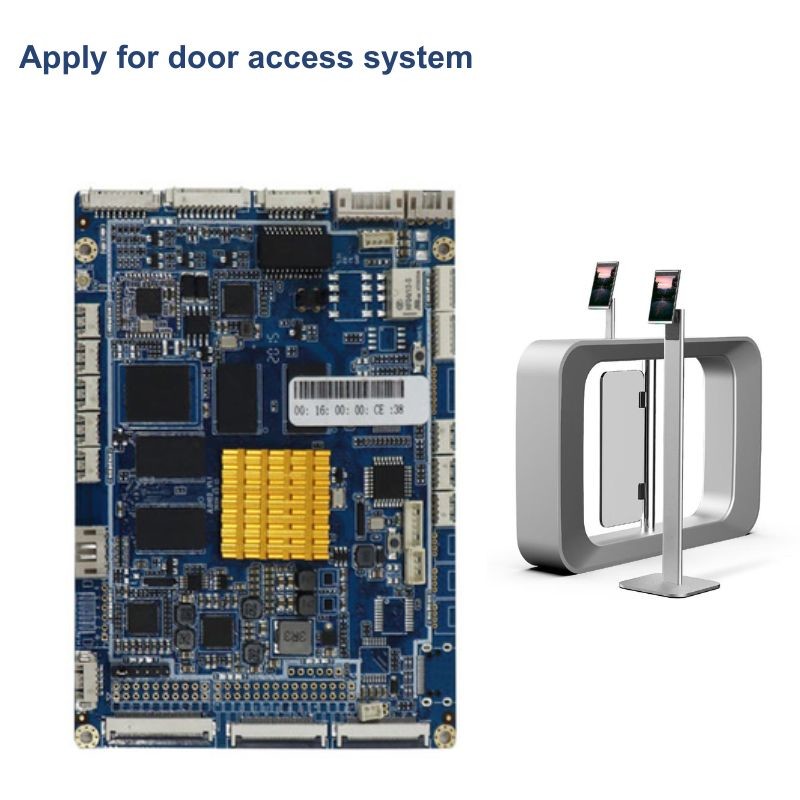

Il JLD-F02 Industrial ARM Board è una scelta ideale per i sistemi di tornelli di riconoscimento facciale grazie alle sue potenti capacità di elaborazione, supporto per display ad alta risoluzione, opzioni di connettività robuste,e progettazione durevoleLa sua dimensione compatta, la sua efficiente gestione dell'energia e la sua ampia gamma di temperature di funzionamento la rendono una soluzione affidabile e versatile per applicazioni sia interne che esterne.Con le sue caratteristiche avanzate e la sua flessibilità, la scheda madre JLD-F02 RK3288 garantisce prestazioni ottimali e soddisfazione dell'utente nei moderni sistemi di controllo degli accessi.
Questo prodotto ha alcune caratteristiche
1. IC principale: RK3288 Frequenza massima 1,8 GHz
2Memoria: 2G/4G DDR3
3.Flash: 8G ~ 64G EMMC(più alto s(upport 128G)
4.uscita video: supporto LVDS, EDP e MIPI uscita video(Risoluzione massima 3840X2160).
5.Uscita audio: stereo, con supporto Dolby
6. Rete: supporto 10/100/1000 MHZ LAN e WIFI wireless 2.4 o 5G.
7. Sistema operativo: Android 5.1.1- Androide 7.1
8. Dimensione del PCB:113mmX80mmX1,6 mm
9. Modalità di alimentazione:DCInput 12V /3A
10. Pannello touch: supporto multIo...schermo touch capacitivo a punti.
11. Tipi di schede di memoria: supportano TF CARD --- disco 32G massimo.
12. Interfaccia USB: può supportare USB HOST/OTG
13. RTC: supporta la memoria dell'orologio quando è spenta, supporta il riavvio e lo spegnimento automatici.
14. Temperatura di adattamento: -20 - 80 gradi.
15. Relay: supporto normalmente acceso/spento
16. UART: RS232/TTL/RS485

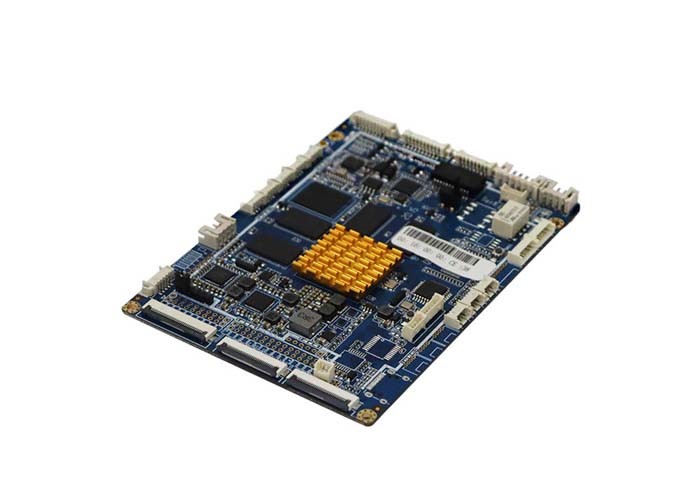

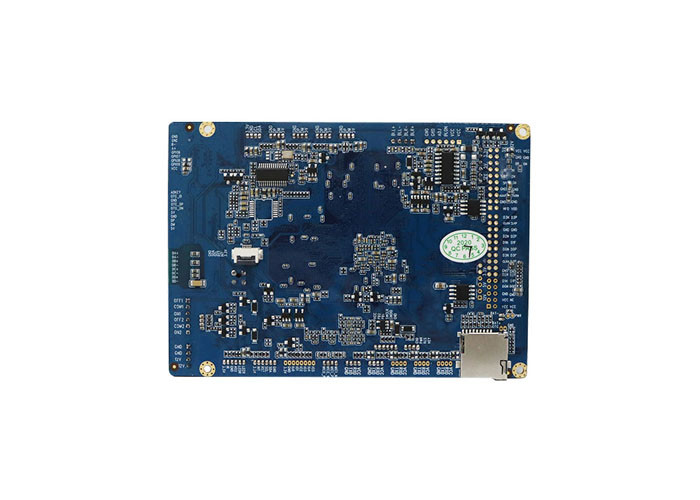

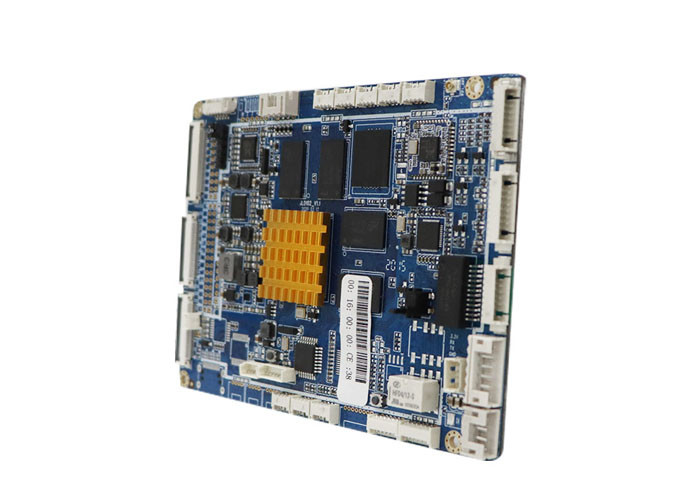

Foto dell'interfaccia del prodotto
Parametri principali
|
1
|
HDMI
|
Uscita HDMI
|
|
2
|
Opzione OTG
|
Scegliere l'uscita OTG
|
|
3
|
RTC_BATTERY
|
Batteria RTC
|
|
4
|
MIPI_CAMERA_IR
|
Interfaccia IR della fotocamera MIPI
|
|
5
|
LVDS_OUT
|
LVDS di uscita
|
|
6
|
MIPI_CAMERA
|
Input della fotocamera MIPI
|
|
7
|
EDP_OUT
|
Prodotto EDP
|
|
8
|
MIPI_LCD
|
MIPI uscita LCD
|
|
9
|
Uscita dell'indicatore LED
|
Uscita dell'indicatore LED
|
|
10
|
BL_LCD
|
Display di alimentazione e controllo della retroilluminazione
Interfaccia luminosa con retroilluminazione
|
|
11
|
Fonte di uscita SPK
|
Uscita dell'altoparlante
|
|
12.13.14.15
|
USB HOST
|
Porta USB HOST2.0
|
|
16
|
I2C
|
Interfaccia I2C
|
|
17
|
Interfaccia Wiegand/RS485
|
Interfaccia Wiegand/RS485
|
|
18
|
USB HOST/USB OTG
|
Port USB HOST2.0 e OTG
|
|
19
|
RJ45
|
Rete cablata a 1000 MHz
|
|
20
|
Uscita del relè
|
Uscita del relè
|
|
21
|
UART
|
Porta seriale TTL
|
|
22
|
DC_IN
|
Input di corrente continua
|
|
23
|
ADC/IR/LED
|
Indicatore ADC/IR/LED interfaccia
|
|
24
|
TP1
|
Pannello sensoriale capacitivo
|
|
25
|
GPIO
|
Interfaccia GPIO 1*6
|
|
26
|
MIC_IN
|
Input del microfono
|
|
29
|
UART
|
Porta seriale TTL
|
|
27.28.30.31
|
UART
|
Porta seriale TTL/RS232
|
|
32
|
EDP_VCC
|
Selezione della potenza del PED
|
|
33
|
LVDS_VCC
|
Selezione della potenza LVDS
|
|
34
|
PWR/ADC/RST
|
Tasto di accensione/tasto ADC/tasto di ripristino
|
|
35
|
RST_KEY
|
Tasto di ripristino
|
|
36
|
MCU_IO
|
Porta IO MCU
|
|
37
|
ADC_KEY
|
Chiave ADC
|
|
38
|
TAPPA di manomissione
|
Chiave di manomissione
|
|
39
|
WIFI/BT
|
Porta antenna WIFI/BT 2.4G 5G.
|
|
40
|
TF_CARD
|
presa della scheda TF
|
|
41
|
TP2
|
Interfaccia FPC TP
|
La nostra scheda madre ha una vasta gamma di scenari di applicazione. Lo scenario di applicazione della scheda madre dipende dai requisiti funzionali dei nostri clienti.
Certificato
Imballaggio
1- su richiesta dell'acquirente;
2. imballaggio interno a vuoto;
3- cartone esterno standard di esportazione;
Domande frequenti
Q1. Posso avere un ordine di campione per la scheda madre PCBA?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità con le vostre attrezzature.
D2: e il tempo di consegna?
A: Il campione ha bisogno di 3-5 giorni, il tempo di produzione di massa ha bisogno di 1-2 settimane per la quantità di ordine più di
Q3. Avete un limite di MOQ per l'ordine di prova?
A: MOQ basso, 1pc per il controllo dei campioni è disponibile
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
R: Di solito spediamo con DHL, UPS, FedEx o TNT. Di solito ci vogliono 3-5 giorni per arrivare. Anche la spedizione aerea e marittima è opzionale.
Q5. Come procedere con un ordine per una scheda madre PCBA?
A: Innanzitutto, fateci sapere i vostri requisiti o l'applicazione.In secondo luogo, citiamo secondo i vostri requisiti o i nostri suggerimenti.In terzo luogo, il cliente conferma i campioni e deposita per l'ordine formale.Quarto, organizziamo la produzione..
Q6. Va bene stampare il mio logo sul prodotto della scheda madre PCBA?
A: Sì. Si prega di informarci formalmente prima della nostra produzione e confermare il disegno prima sulla base del nostro campione.
Q7: Offri garanzia per i prodotti?
R: Sì, offriamo 1-3 anni di garanzia per i nostri prodotti.
