Circuito stampato personalizzato Schede incorporate Android Schede Linux Scheda Pcba Scheda di sviluppo di produzione Lvds JLD-A09 Gigabit Ethernet
Caratteristiche
| CPU |
RK3568 quad-core 2.0 GHz |
GPU |
Mali-G52 |
| NPU |
E'in cima. |
Sistema operativo |
Android 11/Linux/Ubuntu/Debian |
| Memoria |
DDR4 2GB/4GB/8GB |
EMMC |
16GB/32GB/64GB/128GB |
| Schermata tattile |
Interfaccia I2C/USB |
Interfaccia di visualizzazione |
LVDS,EDP,MIPI,HDMI |
| Porta seriale |
5 (RS232 e TTL facoltativi) 1 TTL |
USB 3.0 |
supporto 2 |
| Punti salienti |
Scheda integrata Android, scheda Linux, scheda di sviluppo Android |
Descrizione del prodotto:
Dimensione del PCB JLD-A09158 mm*95 mm*1,5 mmAndroid embedded board è una scheda Android ARM versatile progettata per varie applicazioni embedded.
Porte seriali: dotate di più porte seriali per supportare varie esigenze di comunicazione, tra cui TTL/RS232 (1-5 PC) e RS485 (0-2 PC),garantire una connettività senza soluzione di continuità con dispositivi e periferiche esterni.

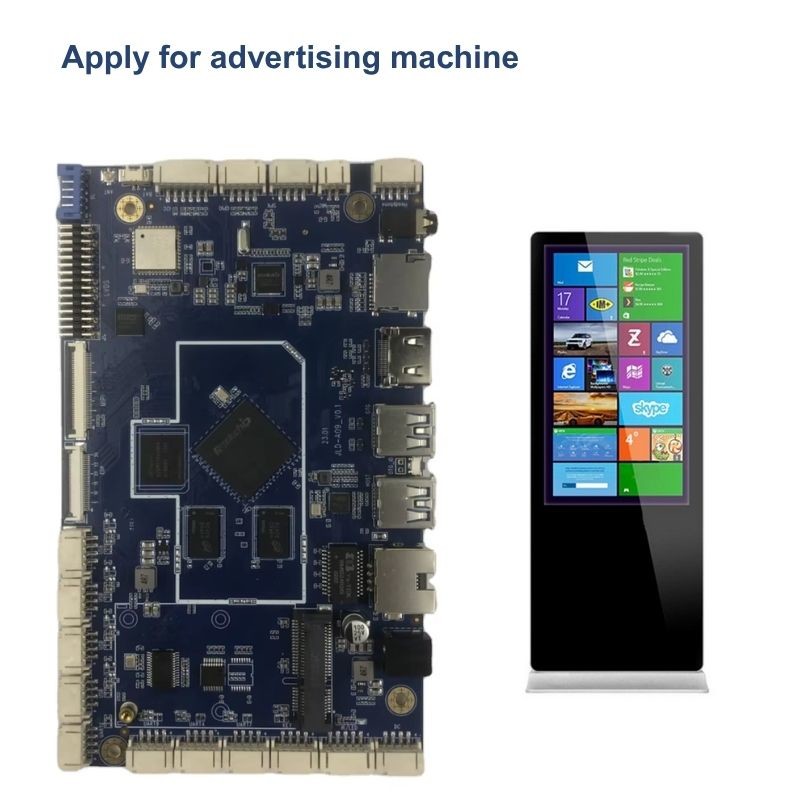

Questa scheda incorporata Android offre prestazioni robuste e flessibilità per soddisfare le esigenze di elaborazione moderna, chiosco self-service, segnaletica digitale, sistema POS, ecc.
Display: supporta display LVDS, MIPI, EDP e HDMI, garantendo la compatibilità con una vasta gamma di dispositivi di visualizzazione per un'integrazione senza soluzione di continuità e un'esperienza visiva migliorata.
RAM: Disponibile in configurazioni da 2 GB, 4 GB e 8 GB, fornendo ampia memoria per il multitasking agevole e il funzionamento efficiente delle applicazioni sulla scheda madre Android.
Rom: Scegli tra 16GB, 32GB, 64GB, 128GB o 256GB di capacità di archiviazione per memorizzare facilmente i dati, le applicazioni e i contenuti multimediali sulla scheda madre Android.
Caratteristica
-
supporto per LVDS, MIPI, EDP, display di interfaccia HDMI e touch panel i2c,
-
Interazione ricca: USB 2.0 USB3.0, porta com, HDMI, MIPI EDP LVDS,Mini interfaccia PCIE, ecc.
-
Interfacce di rete: Ethernet gigabit, WIFI wireless 2.4G e 5G per optional, BT
-
Forte interferenza anti-elettromagnetica e compatibilità elettromagnetica.
-
Compatibile con il software di applicazione POS dei principali produttori tradizionali, prestazioni stabili.

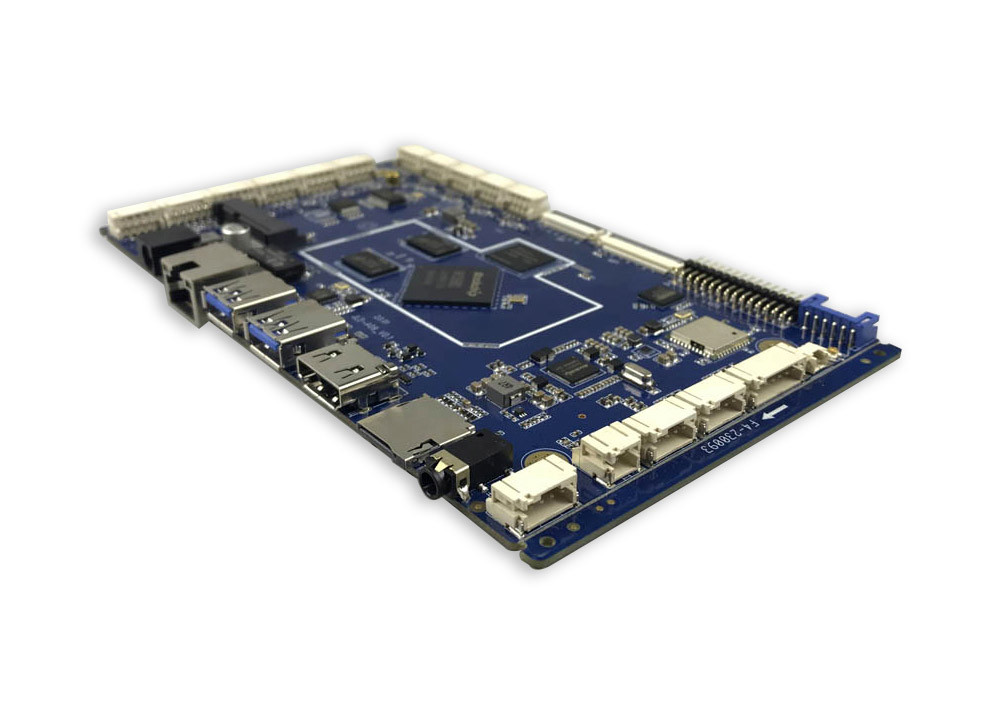

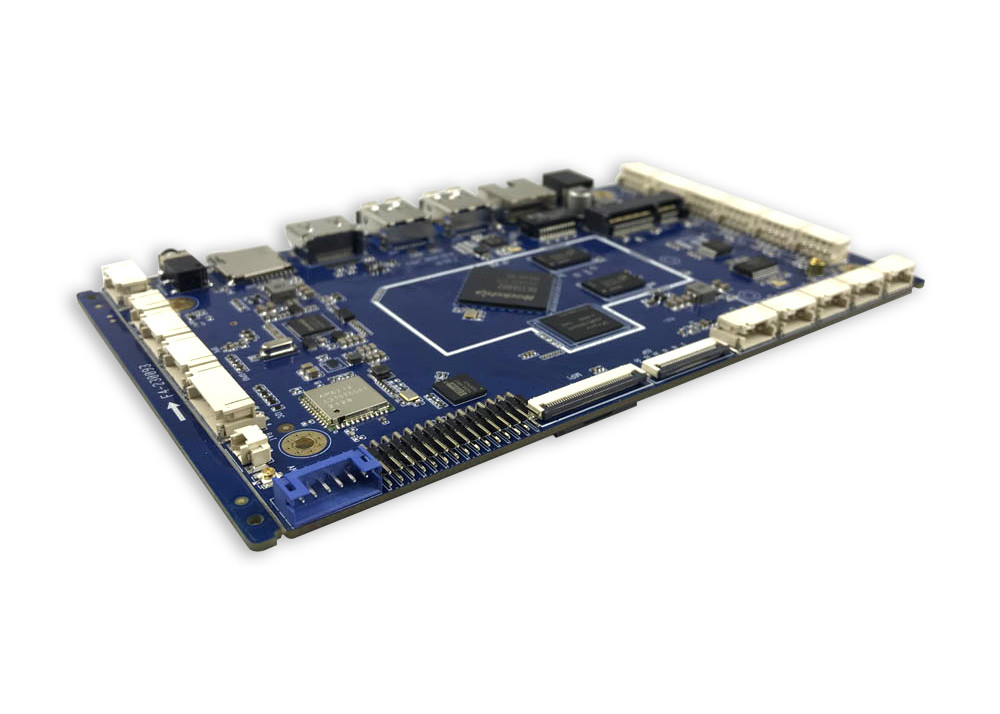

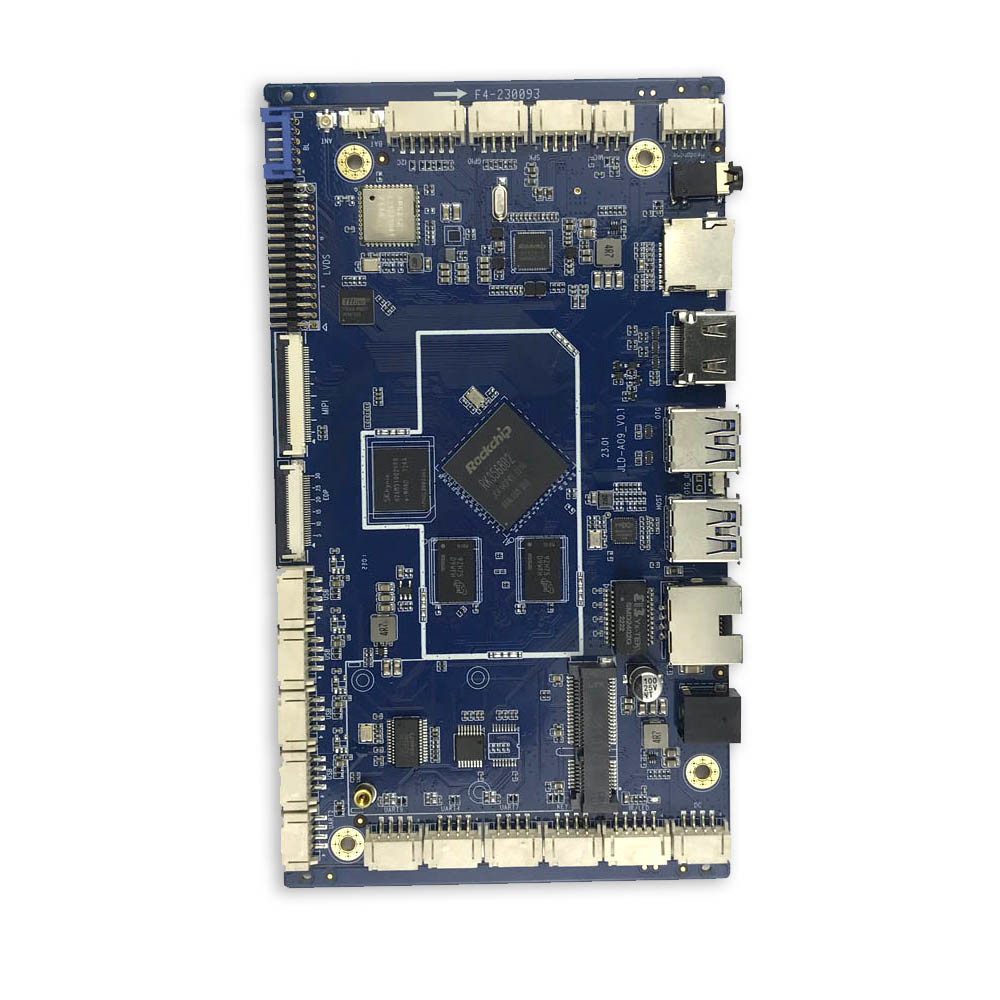

Foto dell'interfaccia del prodotto
Parametri principali
|
Processore
|
RK3568 Processore quad-core a 64 bit Cortex-A55, frequenza massima 2.0GHz |
| GPU |
ARM G52 2EE supporta OpenGL ES 1.1/2.0/3.2Apri CL 2.0Vulcano 1.1 |
| NPU |
1TOPS |
|
Memoria
|
2G/4G/8G DDR4 facoltativo |
|
EMMC
|
16G-128G facoltativo |
|
Visualizzazione
|
Supporto LVDS,EDP,MIPI,HDMI
|
|
Uscita audio
|
Stereo, supporto per l'effetto Dolby |
|
Porta audio
|
3.5mm jack per cuffie, 2P2.0 microphone interface, 4P2.0 speaker interface
|
|
Ethernet
|
10/100/1000M |
|
Wi-Fi
|
2.4G/5G WiFi BT
|
|
Sistema operativo
|
Android 11/ Ubuntu 20.04/Debian 10 |
| TP |
Interfaccia I2C/USB |
|
Tipo di scheda di memoria
|
TF-CARD |
|
Interfaccia USB
|
Sottili USB 2.0 integrati (4 pezzi), USB 2.0 esterno (2 pezzi) 3.0 (1 pezzo) OTG (1 pezzo)
|
|
Porta seriale
|
7 in totale, tipi facoltativi, TTL (1-7 pezzi), RS232 (0-6 pezzi), RS485 ((0-2 pezzi) |
|
RTC
|
Memoria dell'orologio di supporto con spegnimento, accensione e spegnimento automatici |
|
Fotocamera
|
Fotocamera USB |
|
Dimensione del PCB
|
146 mm* 102 mm* 1,6 mm |
|
Fornitore di alimentazione
|
Input DC12V-24V |
| Temperatura |
-20°- 80°C |
Applicare:
terminale self-service, distributore automatico, sistema di coda, ecc.
Superiorezza del prodotto: interfaccia ricca di prestazioni stabili.
Imballaggio
1- su richiesta dell'acquirente;
2. imballaggio interno a vuoto;
3- cartone esterno standard di esportazione;
Domande frequenti
Q1. Posso avere un ordine di campione per la scheda madre PCBA?
A: Sì, accogliamo l'ordine di campione per testare e controllare la qualità con le vostre attrezzature.
D2: e il tempo di consegna?
A: Il campione ha bisogno di 3-5 giorni, il tempo di produzione di massa ha bisogno di 1-2 settimane per la quantità di ordine più di
Q3. Avete un limite di MOQ per l'ordine di prova?
A: MOQ basso, 1pc per il controllo dei campioni è disponibile
Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?
R: Di solito spediamo con DHL, UPS, FedEx o TNT. Di solito ci vogliono 3-5 giorni per arrivare. Anche la spedizione aerea e marittima è opzionale.
Q5. Come procedere con un ordine per una scheda madre PCBA?
A: Innanzitutto, fateci sapere i vostri requisiti o l'applicazione.In secondo luogo, citiamo secondo i vostri requisiti o i nostri suggerimenti.In terzo luogo, il cliente conferma i campioni e deposita per l'ordine formale.Quarto, organizziamo la produzione..
Q6. Va bene stampare il mio logo sul prodotto della scheda madre PCBA?
A: Sì. Si prega di informarci formalmente prima della nostra produzione e confermare il disegno prima sulla base del nostro campione.
Q7: Offri garanzia per i prodotti?
R: Sì, offriamo 1-3 anni di garanzia per i nostri prodotti.
