La scheda JLD-F02 Android Embedded utilizza il processore RK3288 con architettura quad core Cortex-A17.che ha una velocità di clock elevata e può soddisfare i complessi requisiti computazionali degli algoritmi di riconoscimento faccialeÈ dotato di memoria 2G/4G LPDDR3 e di memoria eMMC 8G-128G,che può supportare l'esecuzione di più attività e la memorizzazione di una grande quantità di dati facciale e programmi correlati, garantendo il buon funzionamento del sistema.
Specifiche della scheda integrata Android JLD-F02 RK3288
CPU: RK3288 Quad-core Cortex-A17 architettura, e la frequenza più alta del quad-core è 1,8 GHZ
GPU: GPU Mali-T764, supporto AFBC (compressione del frame buffer), hardware di accelerazione 2D ad alte prestazioni incorporato
Memoria: 2G/4G LPDDR3
EMMC: opzione 8G/16G/32G/64G/128G
Uscita video: supporta l'uscita video in formato HDMI,MIPI,EDP,LVDS
Uscita audio: stereo, supporto agli effetti sonori sociali
Risoluzione massima di uscita: 3840*2160
Ethernet: supporto 1000 MHz
Rete wireless: 2.4G/5G accesso wireless WIFI a Internet
OS: ANDROID5.1/7.1/10.0/Linux Ubuntu
Dimensione del PCB: 113 mm*80 mm
Input di potenza: DC12V
Display diverso a doppio schermo: supporto
Memoria esterna: supporto TF-CARD
Interfaccia USB: cinque (incluso un OTG)
Porta seriale: quattro ((opzione RS232&TTL)
RTC: supporto
Camera: supporto MIPI
Temperatura di adattamento: -20 a 80 gradi
Foto dell'interfaccia del prodotto
Parametri principali
1 |
HDMI |
Uscita HDMI |
2 |
Opzione OTG |
Scegliere l'uscita OTG |
3 |
RTC_BATTERY |
Batteria RTC |
4 |
MIPI_CAMERA_IR |
Interfaccia IR della fotocamera MIPI |
5 |
LVDS_OUT |
LVDS di uscita |
6 |
MIPI_CAMERA |
Input della fotocamera MIPI |
7 |
EDP_OUT |
Prodotto EDP |
8 |
MIPI_LCD |
MIPI uscita LCD |
9 |
Uscita dell'indicatore LED |
Uscita dell'indicatore LED |
10 |
BL_LCD |
Display di alimentazione e controllo della retroilluminazione Interfaccia luminosa con retroilluminazione |
11 |
Fonte di uscita SPK |
Uscita dell'altoparlante |
12.13.14.15 |
USB HOST |
Porta USB HOST2.0 |
16 |
I2C |
Interfaccia I2C |
17 |
Interfaccia Wiegand/RS485 |
Interfaccia Wiegand/RS485 |
18 |
USB HOST/USB OTG |
Port USB HOST2.0 e OTG |
19 |
RJ45 |
Rete cablata a 1000 MHz |
20 |
Uscita del relè |
Uscita del relè |
21 |
UART |
Porta seriale TTL |
22 |
DC_IN |
Input di corrente continua |
23 |
ADC/IR/LED |
Indicatore ADC/IR/LED interfaccia |
24 |
TP1 |
Pannello sensoriale capacitivo |
25 |
GPIO |
Interfaccia GPIO 1*6 |
26 |
MIC_IN |
Input del microfono |
29 |
UART |
Porta seriale TTL |
27.28.30.31 |
UART |
Porta seriale TTL/RS232 |
32 |
EDP_VCC |
Selezione della potenza del PED |
33 |
LVDS_VCC |
Selezione della potenza LVDS |
34 |
PWR/ADC/RST |
Tasto di accensione/tasto ADC/tasto di ripristino |
35 |
RST_KEY |
Tasto di ripristino |
36 |
MCU_IO |
Porta IO MCU |
37 |
ADC_KEY |
Chiave ADC |
38 |
TAPPA di manomissione |
Chiave di manomissione |
39 |
WIFI/BT |
Porta antenna WIFI/BT 2.4G 5G. |
40 |
TF_CARD |
presa della scheda TF |
41 |
TP2 |
Interfaccia FPC TP |

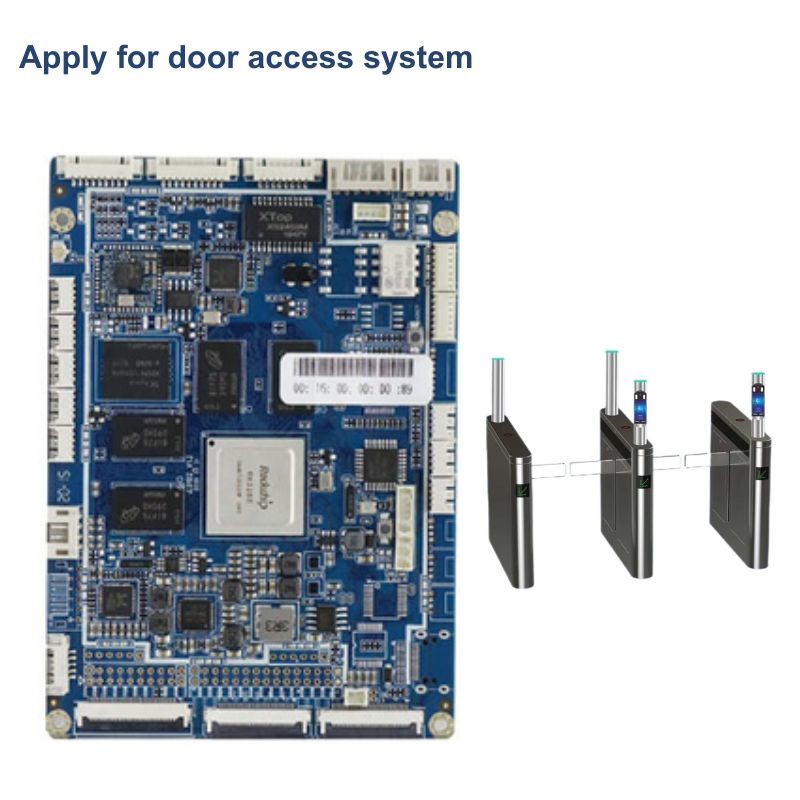

La nostra scheda madre ha una vasta gamma di scenari di applicazione. Lo scenario di applicazione della scheda madre dipende dai requisiti funzionali dei nostri clienti.
