Rivoluziona i sistemi di tornelli con la connettività avanzata della scheda ARM Android JLD-F02 RK3288 Frequenza 1.8GHZ JLD-F02
Descrizione di Scheda ARM Android JLD-F02

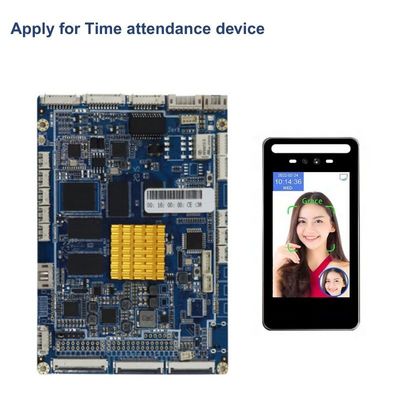

La scheda ARM Android JLD-F02 adotta il processore quad-core ARM CORTEX-A17 RK di nuova generazione di Rackchip3288 e ARM Mali-T764 processore grafico (GPU), integrando video HD engine e tecnologia di sicurezza avanzata. CPU quad core ARM CORTEX-A17 frequenza massima 1.8GHZ.GPU M ad alte prestazioniali-T764, supporta la tecnologia di compressione della memoria TE, ASTC, AFBC, compatibile con ogni grande gioco di marca mainstream 3d UI, ecc..La scheda ARM Android JLD-F02 è una scelta ideale per i sistemi di tornelli di riconoscimento faccialegrazie alle sue potenti capacità di elaborazione, al supporto di display ad alta risoluzione, alle robuste opzioni di connettività e al design durevole. Le sue dimensioni compatte, la gestione efficiente dell'alimentazione e l'ampio intervallo di temperature operative la rendono una soluzione affidabile e versatile per applicazioni sia interne che esterne. Con le sue funzionalità avanzate e la flessibilità, la scheda madre JLD-F02 RK3288 garantisce prestazioni ottimali e soddisfazione dell'utente nei moderni sistemi di controllo accessi.
Caratteristiche di Scheda ARM Android JLD-F02
1. IC principale: RK3288 Frequenza massima 1.8GHZ
2. Memoria: 2G/4G DDR3
3. Flash: 8G ~ 64G EMMC (massimo supporto 128G )
4. Uscita video: supporta l'uscita video LVDS, EDP e MIPI (risoluzione massima 3840X2160).
5. Uscita audio: stereo, supporta l'audio Dolby
6. Rete: supporta LAN 10/100/1000 MHZ e WIFI wireless 2.4 o 5G.
7. Sistema operativo: ANDROID 5.1.1/ANDROID 7.1
8. Dimensioni PCB:113mmX80mmX1.6mm
9. Modalità di alimentazione:DC ingresso 12V /3A
10. Pannello touch: supporta multi-schermo touch capacitivo a punti.
11. Tipi di schede di memoria: supporta TF CARD --- disco massimo 32G.
12. Interfaccia USB: può supportare USB HOST/OTG
13. RTC: supporta la memoria dell'orologio quando è spento, supporta il riavvio e lo spegnimento automatici.
14. Temperatura adattiva: -20 - 80 gradi centigradi.
15. Relè: Supporta normalmente acceso/spento
16. UART: RS232/TTL/RS485

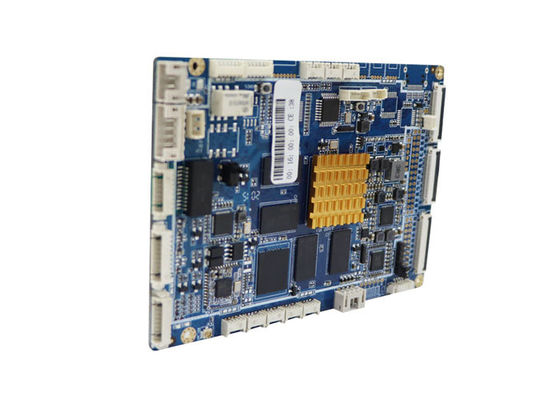

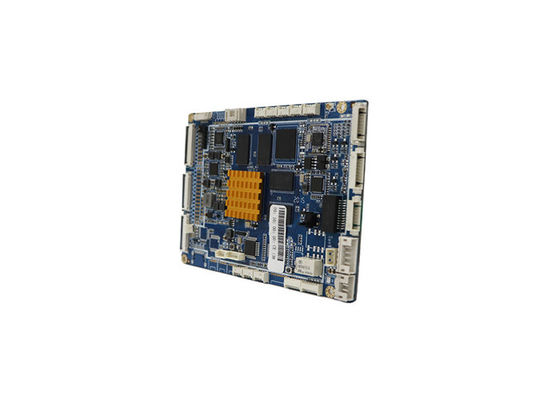

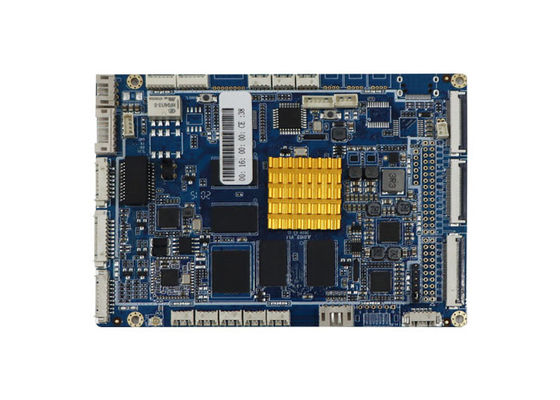

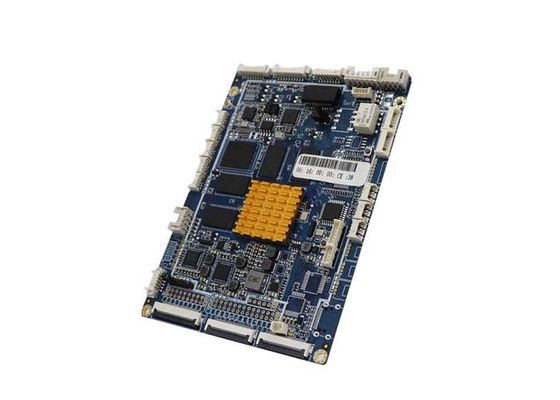

Foto dell'interfaccia di Scheda ARM Android JLD-F02
Parametri principali di Scheda ARM Android JLD-F02
|
1
|
HDMI
|
Uscita HDMI
|
|
2
|
Opzione OTG
|
Scegli l'uscita OTG
|
|
3
|
RTC_BATTERY
|
Batteria RTC
|
|
4
|
MIPI_CAMERA_IR
|
Interfaccia IR fotocamera MIPI
|
|
5
|
LVDS_OUT
|
Uscita LVDS
|
|
6
|
MIPI_CAMERA
|
Ingresso fotocamera MIPI
|
|
7
|
EDP_OUT
|
Uscita EDP
|
|
8
|
MIPI_LCD
|
Uscita MIPI LCD
|
|
9
|
Uscita indicatore LED
|
Uscita indicatore LED
|
|
10
|
BL_LCD
|
Alimentazione e controllo della retroilluminazione del display
Interfaccia luminosa della retroilluminazione
|
|
11
|
Uscita SPK
|
Uscita altoparlante
|
|
12.13.14.15
|
USB HOST
|
Porta USB HOST2.0
|
|
16
|
I2C
|
Interfaccia I2C
|
|
17
|
Interfaccia Wiegand/RS485
|
Interfaccia Wiegand/RS485
|
|
18
|
USB HOST/USB OTG
|
Porta USB HOST2.0和 OTG
|
|
19
|
RJ45
|
Rete cablata 1000MHZ
|
|
20
|
Uscita relè
|
Uscita relè
|
|
21
|
Porta seriale
|
TTL/RS232 27.28.30.31
|
|
22
|
DC_IN
|
Ingresso alimentazione DC
|
|
23
|
ADC/IR/LED
|
Interfaccia indicatore ADC/IR/LED 24
|
|
TP1
|
Pannello touch capacitivo
|
25
|
|
GPIO
|
Interfaccia GPIO 1*6
|
26
|
|
MIC_IN
|
Ingresso microfono
|
29
|
|
UART
|
Porta seriale
|
TTL/RS232 27.28.30.31
|
|
UART
|
Porta seriale
|
TTL/RS232 32
|
|
EDP_VCC
|
Selezione alimentazione EDP
|
33
|
|
LVDS_VCC
|
Selezione alimentazione LVDS
|
34
|
|
PWR/ADC/RST
|
Tasto di accensione/tasto ADC/tasto di ripristino
|
35
|
|
RST_KEY
|
Tasto di ripristino
|
36
|
|
MCU_IO
|
Porta MCU IO
|
37
|
|
ADC_KEY
|
Tasto ADC
|
38
|
|
Tamper KEY
|
Tasto Tamper
|
39
|
|
WIFI/BT
|
Porta antenna WIFI/BT 2.4G 5G.
|
40
|
|
TF_CARD
|
Presa per scheda TF
|
41
|
|
TP2
|
Interfaccia FPC TP
|
La nostra scheda madre ha una vasta gamma di scenari applicativi. Lo scenario applicativo della scheda madre dipende dai requisiti funzionali dei nostri clienti.
|
Certificato
Imballaggio
1. Su richiesta dell'acquirente
2. Interno, confezione sottovuoto
3. Esterno, cartone standard per l'esportazione
FAQ
Q1. Posso avere un ordine di esempio per la scheda madre PCBA?
A: Sì, diamo il benvenuto all'ordine di esempio per testare e controllare la qualità con la tua attrezzatura. Lo sviluppo PCBA personalizzato è disponibile.
Q2. E i tempi di consegna?
A: Il campione richiede 3-5 giorni, il tempo di produzione di massa richiede 1-2 settimane per quantità di ordine superiori a
Q3. Hai un limite MOQ per l'ordine di prova?
A: MOQ basso, 1 pz per il controllo del campione è disponibile
Q4. Come spedite la merce e quanto tempo ci vuole per arrivare?
A: Di solito spediamo tramite DHL, UPS, FedEx o TNT. Di solito ci vogliono 3-5 giorni per arrivare. Anche la spedizione aerea e marittima sono opzionali.
Q5. Come procedere con un ordine per la scheda madre PCBA?
A: Innanzitutto, facci sapere le tue esigenze o l'applicazione. In secondo luogo, citiamo in base alle tue esigenze o ai nostri suggerimenti. In terzo luogo, il cliente conferma i campioni ed effettua il deposito per l'ordine formale. In quarto luogo, organizziamo la produzione.
Q6. È OK stampare il mio logo sul prodotto della scheda madre PCBA?
A: Sì. Si prega di informarci formalmente prima della nostra produzione e confermare il design in base al nostro campione.
Q7: Offrite garanzia per i prodotti?
A: Sì, offriamo 1-3 anni di garanzia sui nostri prodotti.
