Riassunto

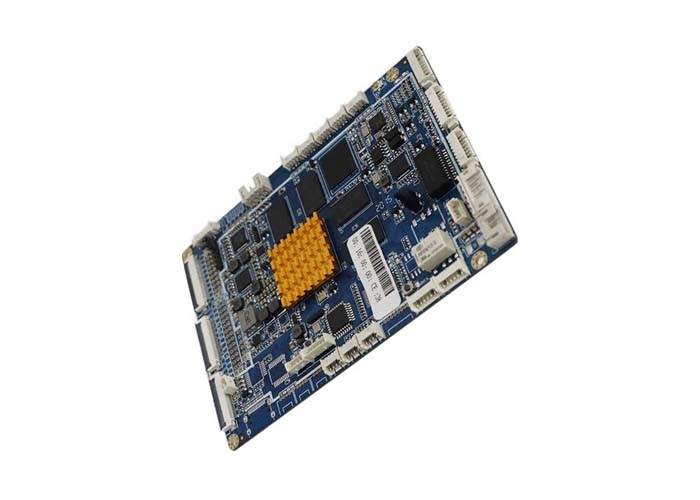

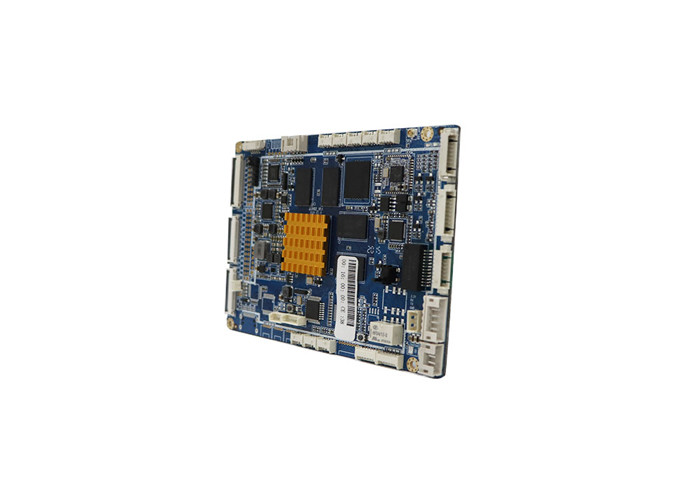

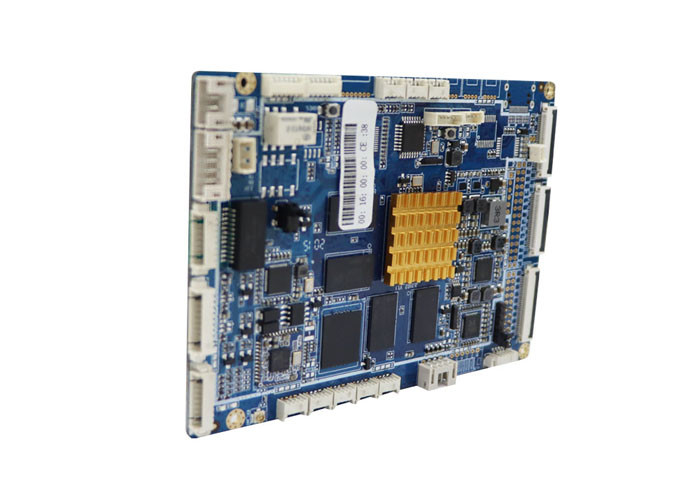

JLD-F02 RK3288 Android Embedded board adotta la nuova generazione di Rackchip3288 RK quad core ARM CORTEX-A17 core processor e ARM M- Sì.-T764 processore grafico (GPU), integrando video HD CPU quad core ARM CORTEX-A17 con frequenza massima di 1,8 GHz.
Alte prestazioni M- Sì.-T764 GPU, supporto TE, ASTC, AFBC tecnologia di compressione della memoria, compatibile con ogni grande mainstream gioco di marca 3d UI, ecc.
La scheda JLD-F02 RK3288 RK3288 Android Embedded è una scelta ideale per i sistemi di tornelli di riconoscimento facciale a causa delle sue potenti capacità di elaborazione, supporto per display ad alta risoluzione,opzioni di connettività robusteLe sue dimensioni compatte, la sua efficiente gestione dell'energia e la sua ampia gamma di temperature di funzionamento ne fanno una soluzione affidabile e versatile per applicazioni sia interne che esterne.Con le sue caratteristiche avanzate e la sua flessibilità, la scheda madre JLD-F02 RK3288 garantisce prestazioni ottimali e soddisfazione dell'utente nei moderni sistemi di controllo degli accessi.
Questo prodotto ha alcune caratteristiche
1. IC principale: RK3288 Frequenza massima 1,8 GHz
2Memoria: 2G/4G DDR3
3.Flash: 8G ~ 64G EMMC(più alto s(upport 128G)
4.uscita video: supporto LVDS, EDP e MIPI uscita video(Risoluzione massima 3840X2160).
5.Uscita audio: stereo, con supporto Dolby
6. Rete: supporto 10/100/1000 MHZ LAN e WIFI wireless 2.4 o 5G.
7. Sistema operativo: Android 5.1.1- Androide 7.1
8. Dimensione del PCB:113mmX80mmX1,6 mm
9. Modalità di alimentazione:DCInput 12V /3A
10. Pannello touch: supporto multIo...schermo touch capacitivo a punti.
11. Tipi di schede di memoria: supportano TF CARD --- disco 32G massimo.
12. Interfaccia USB: può supportare USB HOST/OTG
13. RTC: supporta la memoria dell'orologio quando è spenta, supporta il riavvio e lo spegnimento automatici.
14. Temperatura di adattamento: -20 - 80 gradi.
15. Relay: supporto normalmente acceso/spento
16. UART: RS232/TTL/RS485

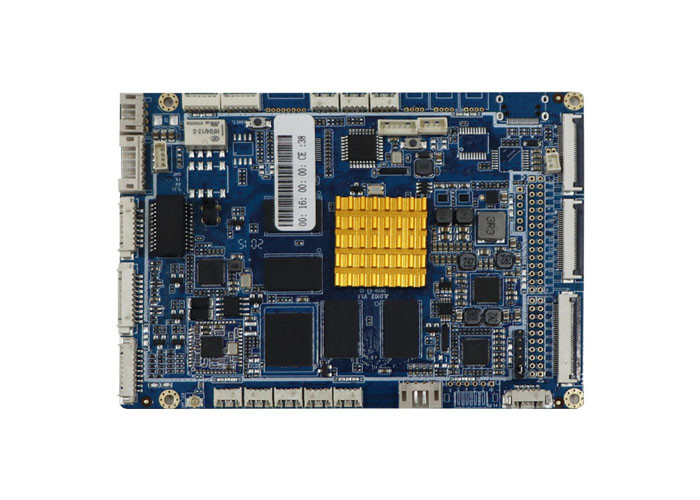

Foto dell'interfaccia del prodotto
Parametri principali
1 |
HDMI |
Uscita HDMI |
2 |
Opzione OTG |
Scegliere l'uscita OTG |
3 |
RTC_BATTERY |
Batteria RTC |
4 |
MIPI_CAMERA_IR |
Interfaccia IR della fotocamera MIPI |
5 |
LVDS_OUT |
LVDS di uscita |
6 |
MIPI_CAMERA |
Input della fotocamera MIPI |
7 |
EDP_OUT |
Prodotto EDP |
8 |
MIPI_LCD |
MIPI uscita LCD |
9 |
Uscita dell'indicatore LED |
Uscita dell'indicatore LED |
10 |
BL_LCD |
Display di alimentazione e controllo della retroilluminazione Interfaccia luminosa con retroilluminazione |
11 |
Fonte di uscita SPK |
Uscita dell'altoparlante |
12.13.14.15 |
USB HOST |
Porta USB HOST2.0 |
16 |
I2C |
Interfaccia I2C |
17 |
Interfaccia Wiegand/RS485 |
Interfaccia Wiegand/RS485 |
18 |
USB HOST/USB OTG |
Port USB HOST2.0 e OTG |
19 |
RJ45 |
Rete cablata a 1000 MHz |
20 |
Uscita del relè |
Uscita del relè |
21 |
UART |
Porta seriale TTL |
22 |
DC_IN |
Input di corrente continua |
23 |
ADC/IR/LED |
Indicatore ADC/IR/LED interfaccia |
24 |
TP1 |
Pannello sensoriale capacitivo |
25 |
GPIO |
Interfaccia GPIO 1*6 |
26 |
MIC_IN |
Input del microfono |
29 |
UART |
Porta seriale TTL |
27.28.30.31 |
UART |
Porta seriale TTL/RS232 |
32 |
EDP_VCC |
Selezione della potenza del PED |
33 |
LVDS_VCC |
Selezione della potenza LVDS |
34 |
PWR/ADC/RST |
Tasto di accensione/tasto ADC/tasto di ripristino |
35 |
RST_KEY |
Tasto di ripristino |
36 |
MCU_IO |
Porta IO MCU |
37 |
ADC_KEY |
Chiave ADC |
38 |
TAPPA di manomissione |
Chiave di manomissione |
39 |
WIFI/BT |
Porta antenna WIFI/BT 2.4G 5G. |
40 |
TF_CARD |
presa della scheda TF |
41 |
TP2 |
Interfaccia FPC TP |

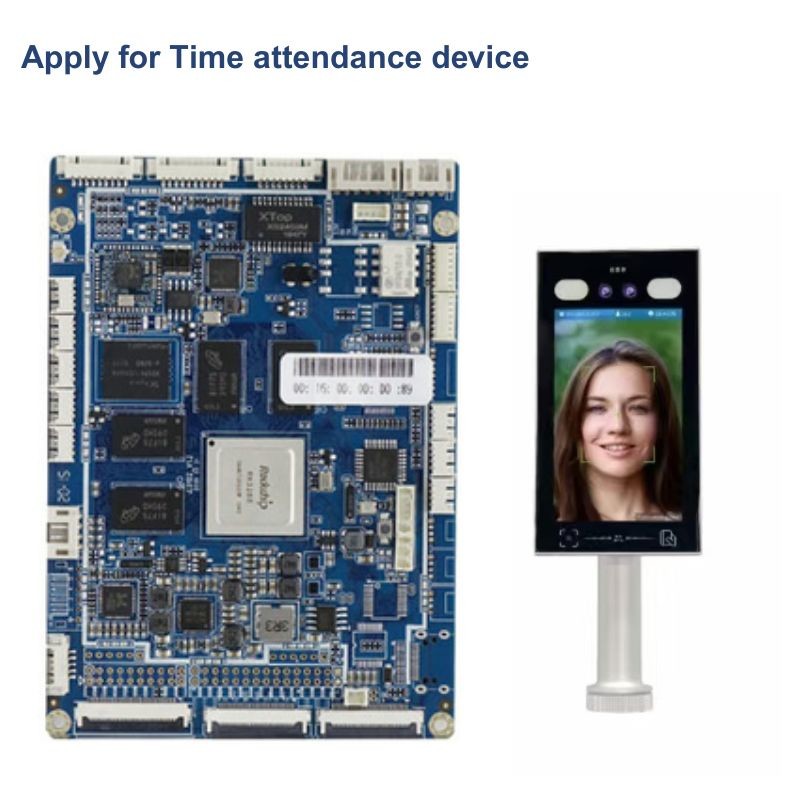

La nostra scheda madre ha una vasta gamma di scenari di applicazione. Lo scenario di applicazione della scheda madre dipende dai requisiti funzionali dei nostri clienti.
